Штурман-230М — новая модель портативной cb радиостанции

Портативные радиостанции диапазона 27 МГц Штурман-230М производства ООО «КБ Беркут» предназначены для работы преимущественно в условиях леса.

При работе в условиях плотного леса и перепадов высот радиостанции Штурман-230М обеспечивают значительно более дальнюю и стабильную (меньше недоступных для связи точек связи) радиосвязь, чем любые импортные портативные радиостанции.

К тому же радиостанции Штурман-230М обеспечивают значительно более высокую продолжительность автономной работы от заряда аккумуляторов:

• в дежурном режиме потребление в FM 6.3 мА, в АМ — 8,7 мА (у импортных раций «бюджетного» класса потребление редко ниже 100 мА, в более дорогом сегменте обычно на уровне 30 мА)
• КПД передатчика радиостанции Штурман-230М (при работе с любой антенной, в т.ч. компактной) — на уровне 70% (у импортных раций диапазона 27 МГц КПД передатчика при работе с компактной антенной — 20-25%, при работе с полноразмерной антенной или на эквивалент нагрузки может доходить до 50%; у импортных раций диапазона VHF (136-174 МГц) КПД передатчика при работе с компактными антеннами на уровне 40-50%; у импортных раций диапазона UHF (400-480 МГц) КПД передатчика при работе с компактными антеннами на уровне 60%)

Причины, по котором рации Штурман-230М работают в лесу дальше «конкурентов»

При работе в лесу преимущество над высокочастотными (VHF – 136-174 МГц и т.п.) портативными радиостанциями обеспечивается за счёт гораздо меньшего уровня поглощения низкочастотного (27 МГц) радиоизлучения (обусловленного эффектом диэлектрического нагрева – межмолекулярного трения полярных вследствие своего строения молекул воды, входящих в состав всей лесной зелени, коры, веток и стволов деревьев; поглощение резко усиливается с ростом частоты).

Преимущество над импортными низкочастотными (cb – 27 МГц, Low Band – 33-50 МГц) радиостанциями обеспечивается за счёт значительно лучших характеристик приёмо-передающего тракта и штатных антенн:

— за счёт совокупности параметров приёмника (чувствительности, избирательности, динамического диапазона, применённой схемы эффективного спектрального шумоподавителя) радиостанция Штурман-230М в состоянии выделить из эфирного шума уникально слабый сигнал на уровне 0,07 мкВ – тогда как для импортных низкочастотных радиостанций требуется сигнал сильнее 0.5 мкВ

— специфическая схема передатчика радиостанции Штурман-230М обеспечивает работу с любой антенной (хоть стационарной, хоть автомобильной, хоть компактной переносной) с очень высоким КПД (около 70%), тогда обычная схема передатчика, применяемая в импортных низкочастотных радиостанциях, при работе с компактными антеннами не может обеспечить КПД выше 25-30%. Реальная излучаемая мощность при работе Штурмана-230М с компактной антенной выше, чем у импортных низкочастотных аналогов (при сопоставимой измеренной на приборах на эквивалент нагрузки выходной мощности передатчика).

— штатные антенны портативных радиостанций производства КБ Беркут значительно превосходят по эффективности импортные аналоги.

Приведу для примера сравнение работы в лесу радиостанций Штурман-230М —  с работой рпрофессиональных и любительских импортных портативных радиостанций диапазонов Low Band (36 МГц), VHF (145 МГц) и UHF (433 МГц):

Наибольшую дальность и лучшее качество связи радиостанции Штурман-230М обеспечивают при работе в режиме частотной (FM) модуляции.

Дополнительный плюс радиостанций Штурман-230М – наличие режима амплитудной (АМ) модуляции, который может пригодится для связи с водителями-дальнобойщиками (преимущественно работают на частоте 27,135 МГц в режиме АМ модуляции).

Серийное производство радиостанций Штурман-230М дстартовало в декабре 2022 года.

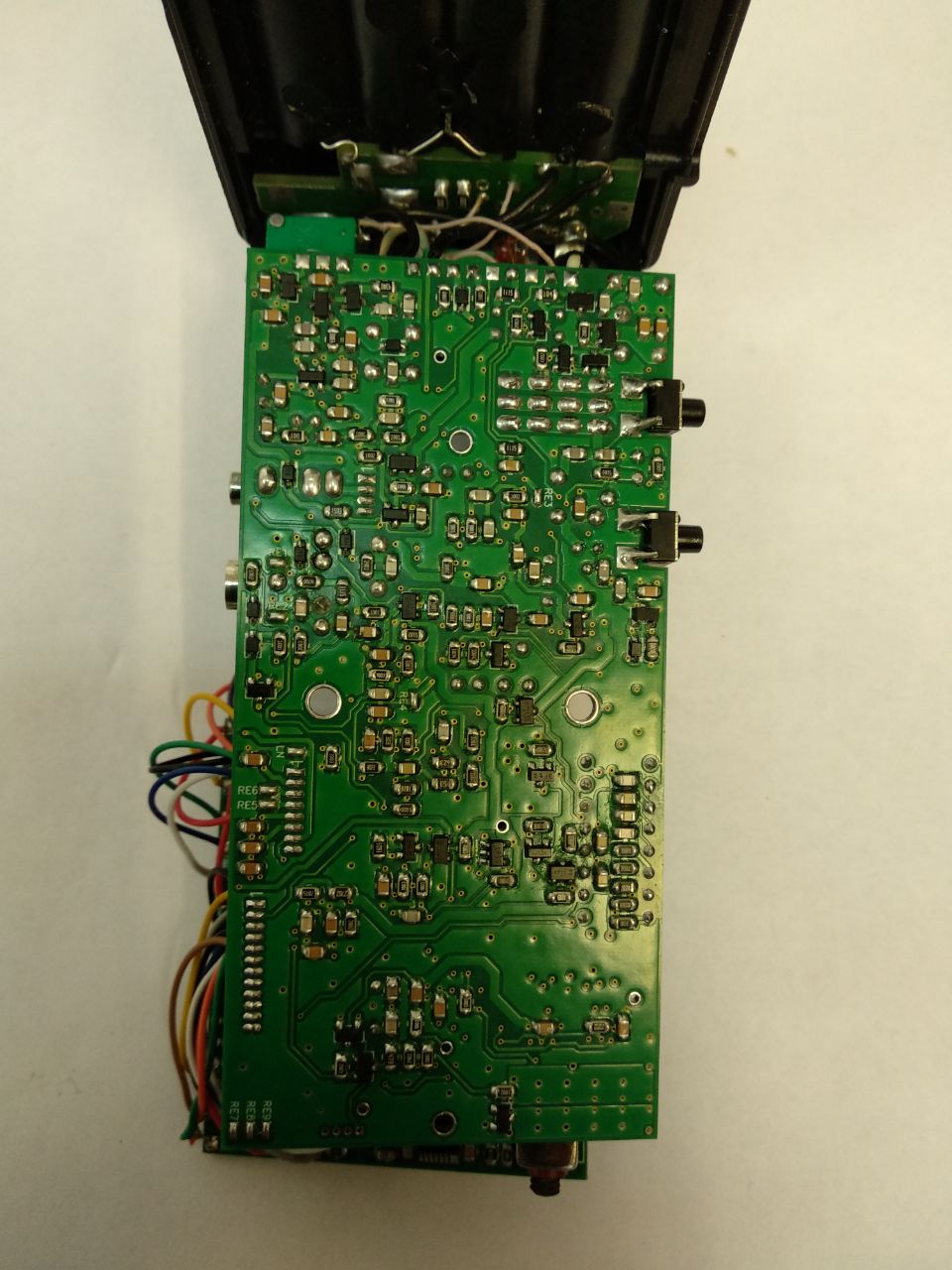

Штурман-230М — верх приёмо-передающей платы и низ платы модуля управления

От предыдущих флагманов — радиостанций предыдущего поколения Штурман-200/ Штурман-230 — радиостанция Штурман-230М отличается:

• повышенной глубиной модуляции в АМ за счет применения новой схемы АМ модулятора, что позволило улучшить качество передачи в режиме амплитудной модуляции;
• полностью переработанной приёмной частью в режиме АМ, что позволило улучшить работу в режиме приёма в АМ;
• за счёт применения более узкополосных кварцевых фильтров в 1-ом ПЧ увеличена помехозащищённость (как в АМ, так и в FM);
• при приеме сильных и средних сигналов, значительно (до 15-30мс) снижена длительность шумового «хвоста», появляющегося в конце приема. Это снижает нагрузку на уши слушателя, делает более комфортной работу;
• для уменьшения резкого щелчка в динамике при открывании ШП (шумоподавителя) используется схема плавного включения УНЧ. В результате, при работе со штатным динамиком щелчок практически не слышен, а при работе с внешней гарнитурой он слышен очень тихо и дискомфорта не вызывает;
• введена функция VOX — включение передачи голосом. Работа режима активации передачи голосом контролируется микроконтроллером и срабатывает в широком диапазоне громости речи оператора (от шёпота до громкой речи), при этом минимум ложных срабатываний (например, не срабатывает при хлопке в ладоши или щелчке по корпусу радиостанции);
• введена функция управляемого микроконтроллером автоматического зарядного устройства NiMh аккумуляторов с автоматическим отключением в конце заряда (точнее, переводом в режим дозаряда малым (15-20 мА) током, в таком состоянии аккумуляторы могут находится без ограничения времени);
• в режиме DW (попеременного приёма на двух каналах) теперь можно установить для каждого из двух принимаемых каналов разные виды модуляции, например, для одного канала — FM, а для другого — AM (что важно при использовании рации в машине и связи на канале дальнобойщиков 15Севр АМ — есть возможность прослушивать сообщения и на любом другом канале в режиме частотной (FM) модуляции (в FM выше дальность и лучше качество связи, т.к. почти все природные и техногенные помехи носят амплитудный характер — как и полезный сигнал в АМ)
