Измерение КСВ и параметров компактных антенн

Часто приходится слышать о том, что у той или иной компактной антенны «хороший» или «плохой» КСВ и что проверяли это с помощью того или иного дорогого и «очень точного» антенного анализатора.
К сожалению, антенные анализаторы — даже весьма неплохие — корректно способны измерять параметры только антенн с полноценным внешним противовесом (автомобильных и стационарных), а при измерении праметров компактных антенн, предназначенных для работы непосредственно на портативной радиостанции, не могут корректно учесть влияние на параметры антенны земли рации и руки оператора, держащего рацию (а этот «штатный» противовес является неотъемлемой частью антенно-излучающей системы), поэтому обычно значительно искажают характеристики антенны (обычно завышают частоту резонанса — т.к. противовес, влияния которого они не учитывают, уменьшает резонансную частоту) и показывают значение КСВ, сильно отличающееся от реального.
Подробнее см.

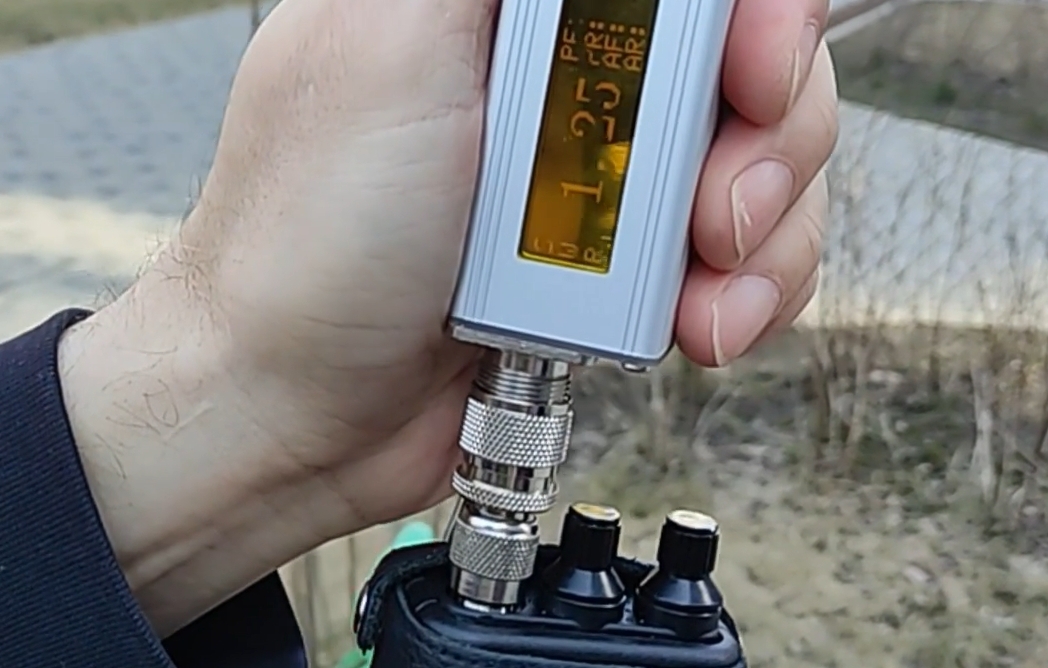

Не корректно и измерять параметры компактных антенн внутри помещений — результаты измерения при этом будут значительно отличаться от правильных, измеренных на улице. Так, при попытке измерить в помещении тем же прибором значение резонанса антенны он оказался не в сетке Д (как при измерении на улице), а в сетке С:

(в видео сказано, что измерять параметры компактных антенн в помещении нельзя).

Наиболее корректную информацию о реальной эффективности компактной антенны можно получить только при измерении уровня сигнала в дальней зоне (много длин вол от источника сигнала), например:

Не стоит переоценивать значение КСВ — у болванки-эквивалента нагрузки КСВ идеальное, вот только излучения нет никакого… Тем более, что корректно измерить КСВ компактных антенн, предназначенных непосредственно для установки на портативную радиостанцию, очень не просто…
